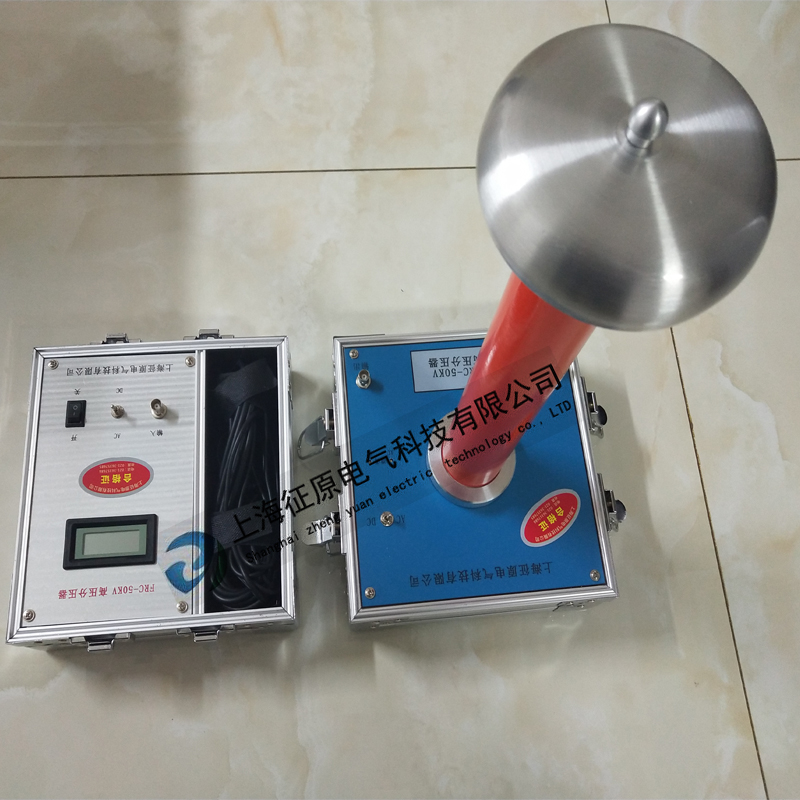

FRC型交直流分壓器是現場測量用的專用儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構，在完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。
一、FRC型交直流分壓器主要技術指標
1．準確度及高壓阻抗
|
電壓等級 |
AC/DC50kV |
AC/DC100kV |
AC/DC150kV |
AC/DC300kV |
|
|
分壓比 |
1000：1 |
1000：1 |
1000：1 |
1000：1 |
|
|
阻抗 |
200MΩ |
400MΩ |
600MΩ |
1200MΩ |
|
|
準確度 |
直流值 |
1. 0級 |
1. 0級 |
1. 0級 |
1. 0級 |
|
交流值 |
1. 5級 |
1. 5級 |
1. 5級 |
1. 5級 |
|
2．工作環境
溫度：0~40℃
濕度：≤85%RH
3．體積、重量
|
電壓等級 |
AC/DC50kV |
AC/DC100kV |
AC/DC150kV |
AC/DC300kV |
|
體積（mm3） |
220×220×600 |
220×220×800 |
220×220×1100 |
220×220×2100 |
|
重量 |
約10 |
約15 |
約25 |
約36 |
二、FRC型交直流分壓器使用說明
1．打開鋁合金箱上蓋，握住均壓球逆時針旋轉，擰下均壓球、取出分壓筒、專用數字測量儀表及專用電纜線。再將均壓球擰在分壓筒上，放在所需位置。
2．在分壓器底座“地線”接線柱上牢固地接上地線。
3．將被測高壓引線與分壓器頂端均壓球牢固連接。
4．將專用電纜線的一端插入分壓器的輸出孔中，另一端插入測量儀表的電壓測量孔中，注意插緊接牢。
5．根據所需測量的高壓，選擇測量儀表所擲位置。（交流200V檔或直流200V檔）
7．加載高壓并記錄數據。
8．降壓一段時間后，直到測量儀表顯示為零時，方可拆除實驗線路。
