一、產品概述：
SLQ-1000A/5000A三相持續大電流發生器是根據電力部門和電氣設備企業試驗各種電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。
本產品分體式結構，作為三相持續大電流交流電源使用，采用平衡三相電流相差特別生產工藝和1000A/5000A電流換檔計量法，具有電動調升電流無極調整，三相電流平衡上升、負荷變化范圍大、電流顯示準確、工作可靠、操作簡便、安全等特點。是工礦企業進行升流或溫升試驗較理想的設備。

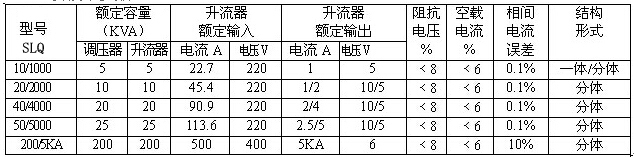

二、SLQ-1000A/5000A三相持續大電流發生器主要技術參數：
三、三相持續大電流發生器使用環境：
1、工作電源： 380V ±10%
50HZ
2、環境溫度：—10℃～40℃
3、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。
四、三相持續大電流發生器工作原理：

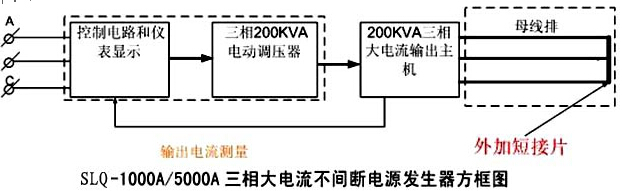

本系列產品按入工作電源后，通過調整調壓器輸出電壓以獲得試驗所需的大電流。其工作原理圖如下：

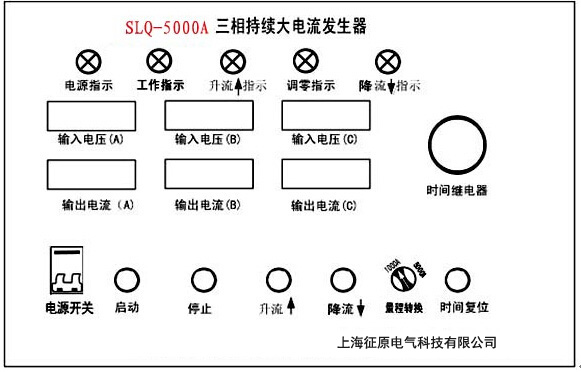

五、控制面板
1、電源指示燈：接通電源后，打開空氣開關電源指示燈亮。
2、升流↑指示燈：按升流↑，調壓器升壓時，此升流↑指示燈亮。
3、降流↓指示燈：按降流↓，調壓器降壓時，此降流↓指示燈亮。
4、零位指示燈：按停止按鈕，調壓器回到零位后此指示燈亮。
5、工作指示燈：按啟動按鈕，工作指示燈亮，表示升流器已接通，可以升流。
6、啟動按鈕：電源控制接通電源后機內調壓器自動回零，只有調零指示燈亮后，才能按啟動按鈕，工作指示燈亮
7、量程轉換：測試電流小于1000A時，量程轉換開關箭頭指向1000A。測試電流介于1000A～5000A時，量程轉換開關箭頭指向5000A。
8、停止按鈕：在試驗時，遇到異樣情況或其他需要終止試驗時，按此按鈕。
六、三相持續大電流發生器使用方法及注意事項：

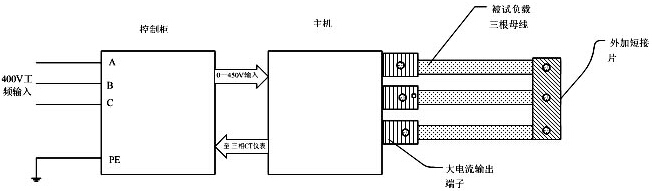

1、在電流發生器控制臺中：輸出端接升流器輸入端a、x；控制柜中儀表端接升流器儀表測量端。
2、變壓器外殼，操作臺及主機等必須良好接地。
3、打開機箱里空氣開關，電源指示燈亮?？刂婆_(tái)的調壓器自動調到零位，調零指示燈亮，等待升流。設置試驗時間（按時間設置），電流（旋轉電流選擇開關）。按一下啟動按鈕，工作指示燈亮，表示升流器已接通控制電源，再按升流↑按鈕開始升流。
①
電流從零開始升流并密切注意測量儀表的指示以及被試品的情況。
②
此控制臺為半動控制，試驗時間（按時間設置）后，打開空氣開關、先按一下啟動再按升流按鈕至需要電流。它具有手動升，降流↓、自動計時、自動回零等功能。
4、順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流，為了保證測試精度，可在儀表接線柱上串接一標準電流表。
5、試驗過程中，一旦發現不正?，F(xiàn)象，應立即切斷電源
，查明原因后再進行試驗。
6、試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，切斷工作電源 ，方可拆除試驗接線，以保證安全。
七、三相持續大電流發生器注意事項：
1、本設備是為短時間或長時間的工作而設計的，其工作時間長短根據所需電流占額定電流（容量）的百分比來確定，特別不允許超過額定電流200%長時間運行，以防過熱，其時間如下：
|
負載占載率%
|
最大允許工作時間（秒）
|
三相電流誤差
|
|
200
|
300
|
10%
|
|
150
|
500
|
10%
|
|
100
|
持續
|
10%
|
注：由于本設備工作在大電流狀態下，所以要求負載的阻抗和幾何形狀要求相同，否則三相電流誤差大。
2、新安裝和長時間不用的變壓器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。
3、使用中升流變壓器和操作臺必須可靠接地，以保證安全。
4、使用時應緩慢均勻升流，搬運時應避免過大的震動。
5、調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。
6、本設備應置于清潔、通風、干燥和室內保存。
上海征原電氣科技有限公司可以按照客戶要求，為您訂制各種規格參數、試驗時間、電流大小等級的單相/三相大電流發生器/升流器/溫升試驗設備，歡迎您來電咨詢、選購，本產品質保期為三年，終身維修，24小時電話響應，購買儀器請認準“征原”牌，產品質量、售后有保障。
