一、BASY系列板框式加壓濾油機技術參數
|
名稱 |
單位 |
BASY(B)-0.7/224 (BASY-50) |
BASY(B)-1.2/224 (BASY-80) |
BASY(B)-1.8/280 (BASY-125) |
BASY(B)-2.0/280 (BASY-160) |
|
額定流量 |
L/min |
50 |
80 |
125 |
160 |
|
過濾面積 |
平方米 |
0.7 |
1.2 |
1.8 |
2.0 |
|
過濾壓力 |
Pa |
2.5×105 |
|||
|
最大過濾壓力 |
Pa |
5.88×105 |
|||
|
濾油粘度 |
Cst |
≤33 |
|||
|
濾框數量 |
塊 |
8 |
11 |
13 |
15 |
|
濾板數量 |
塊 |
9 |
12 |
14 |
16 |
|
濾紙規格 |
mm |
234X234 |
300X300 |
||
|
濾框規格 |
mm |
224X224 |
280X280 |
||
|
電動機型號 |
/ |
Y90S-4 |
Y100L2-4 |
||
|
YB90S-4 |
YB100L2-4 |
||||
|
電機功率 |
KW |
1.1 |
3.0 |
||
|
進口管徑 |
寸 |
1" |
2" |
||
|
出口管徑 |
寸 |
3/4" |
1.5" |
||
|
外形尺寸 |
mm |
950×430×675 |
1070×490×770 |
||
|
950×430×705 |
1070×490×800 |
||||
二、BASY系列板框式加壓濾油機用途
濾油機專供電廠、變電所（站）、供電所、油庫及有關工廠企業對變壓器油、電容器油等各種絕緣油以及液壓油、潤滑油進行過濾，去除其中的雜質和水份，提高油液的各種性能。對于粘度較高的油液，也可以采用加熱降低其粘度的方法進行過濾，具有良好的凈化作用，既節約成本，又保護了環境，是理想的節油回收設備。特別適用于大型進口設備的潤滑冷卻系統的凈化，能保證設備的正常運轉，延長機內昂貴的進口油的更換周期。
三、BASY系列板框式加壓濾油機主要結構形式

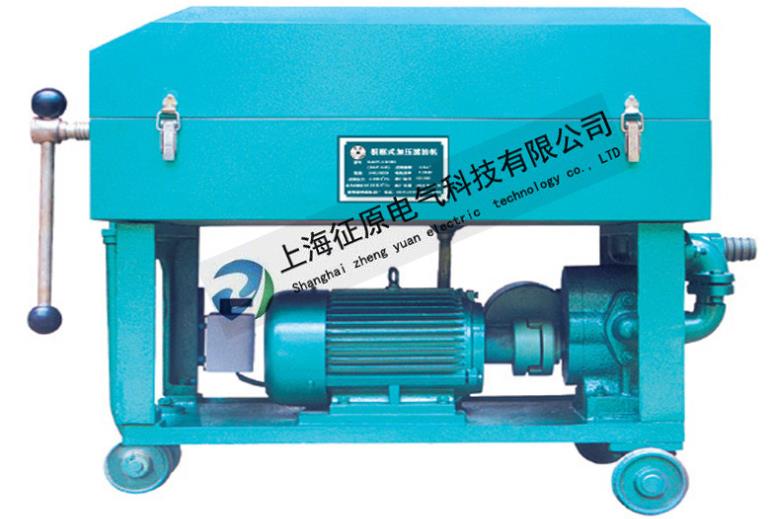

濾油機是由齒輪泵、濾清器、安全閥、回油閥、放液水嘴、濾床（包括壓力表、濾板、濾框、濾紙、油盤）、前支架、后支架、底盤、拉桿、聯軸器及電動機組成，其中濾板、濾框交替地組成各個獨立的過濾室，濾紙夾在濾板與濾框之間。被濾油液從濾清器進油孔處吸入，通過濾清器去除較大雜質后，再進入齒輪泵。由電動機通過聯軸器帶動齒輪泵旋轉，使油液壓入濾床，通過濾油紙將油中雜質濾凈。由于濾油紙的毛細管作用，可以吸收油中殘留水份。安全閥的作用是控制管道系統的壓力，當油壓超過規定值時，安全閥就立即啟動，使油液在泵中自行循環，油壓不再上升，以確保設備安全運轉?；赜烷y借助齒輪泵進油口的真空作用，將油盤內的余油吸入濾清器。放液水嘴供提取油樣。
