繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。
本公司開發生產的系列變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。儀器可直接使用內部電池工作，方便了野外工作人員的使用。

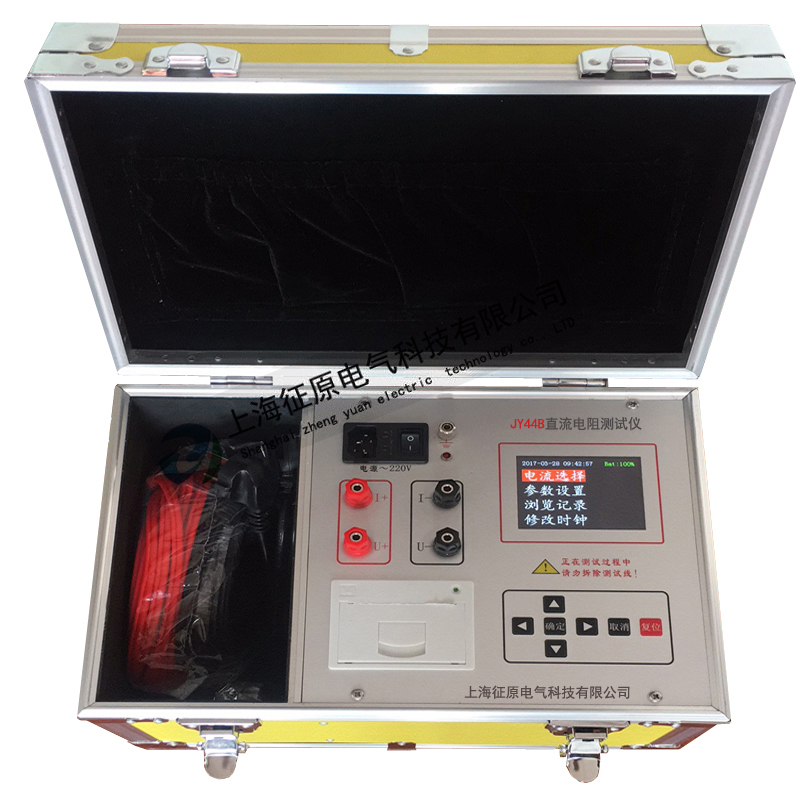

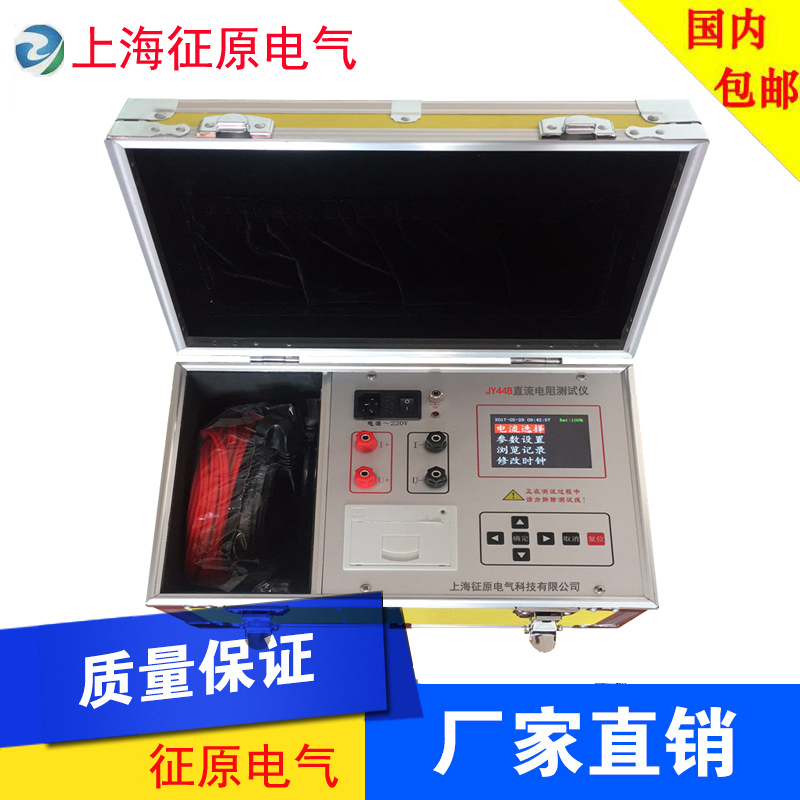

JY44B直流電阻測試儀（交直流電源兩用）性能特點及技術指標
1.輸出電流及量程：輸出電流：0-10A,量程100μΩ-30KΩ。
|
電流 |
量程 |
電流 |
量程 |
|
10A |
0.5mW-600mW |
0.5A |
1W-12W |
|
5A |
5mW-1.2W |
0.2A |
3W-30W |
|
2A |
10mW-3W |
20mA |
25W-300W |
注：超出以上量程請用自動測試功能。
2. 測試精度: 0.2% 分辨度： 0.1μΩ。
3. 儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。
4. 具有大容量存儲功能，可存儲2000條測試記錄，
5. 工作電源： AC220V±10﹪， 或內部電池。
6. 工作溫度：﹣10℃～40℃。
7. 工作濕度：環境濕度＜80%RH 。
8. 儀器重量：8㎏。
