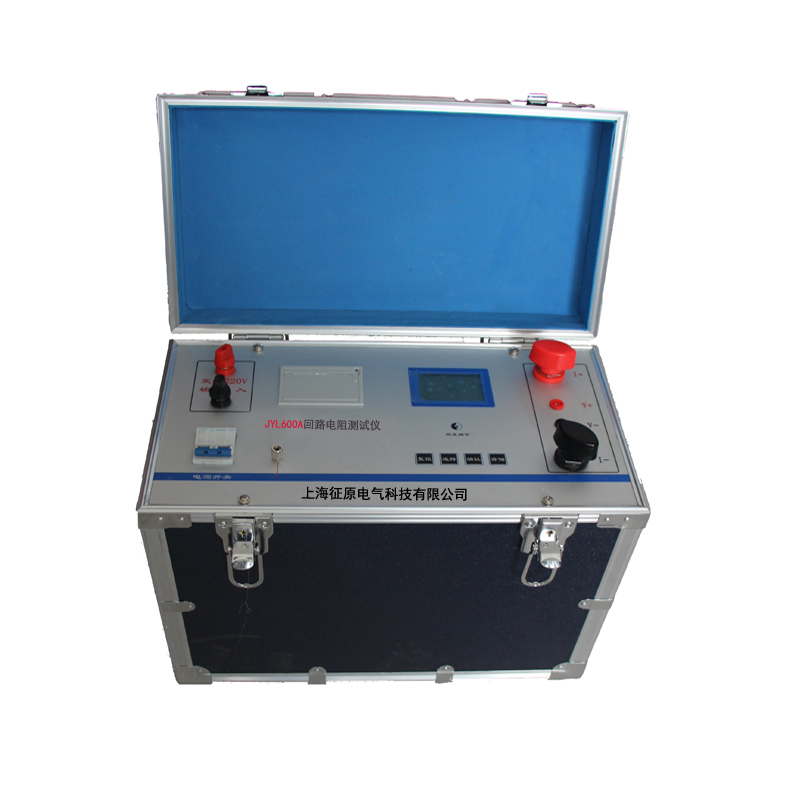

JYL600A回路電阻測試儀是公司根據IEC標準及國家有關規定，發揮自身技術優勢，精心研制的精度好、數字化開關檢測儀器。該儀器采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
一、JYL600A回路電阻測試儀性能特點
1．測試電流大，符合有關測試接觸電阻的國家標準要求。
2．輸出電壓高，測量量程寬。
3．測試電流來自精度好的大電流恒流電源，無需人工調節，測試迅速準確。
4．采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5．測試速度快，10秒左右顯示數據。
6．儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。
7．儀器具有測試數據實時打印功能。
8．智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
二、JYL600A回路電阻測試儀技術指標
測試電流：100A、200A、300A、600A
量程：0～50mΩ（100A）
0～25 mΩ(200A)
0～15 mΩ(300A)
0～8 mΩ(600A)
分辨率：最小0.1μΩ
精度：±（0.5%±2個字）
功率:6000W
工作方式:連續測量
工作電源:AC220V±10% 50HZ
使用溫度:0～40℃
相對濕度:小于等于90% 無結露
1、電源開關：撥動開關到上面儀器開始供電，撥動開關到下面關斷儀器電源。
2、交流220V輸入：儀器供電源輸入端，本儀器采用交流220V供電。
3、I+、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。
4、V+、V-：電壓輸入端子。
5、液 晶：采用128X64大屏幕顯示，字體清晰，便于觀察，顯示操作設置，測 試結果，接觸電阻值和輸出電流值。
6、輝度調節：左右調節此鈕，可調整顯示字符的對比度。
7、復位鍵：整機初始化，儀器處在準備狀態。
8、選擇鍵：按下此鍵，選擇儀器各項設置。
9、確認鍵：對所選擇的項目進行確認，并自動進入下一項，如果儀器選擇項處于測試位置時，按下確認鍵儀器開始啟動電流進行測試。
10、存儲鍵：用于對測試數據進行存儲。
11、
：儀器接地端。
一、JYL600A回路電阻測試儀性能特點
1．測試電流大，符合有關測試接觸電阻的國家標準要求。
2．輸出電壓高，測量量程寬。
3．測試電流來自精度好的大電流恒流電源，無需人工調節，測試迅速準確。
4．采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5．測試速度快，10秒左右顯示數據。
6．儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。
7．儀器具有測試數據實時打印功能。
8．智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
二、JYL600A回路電阻測試儀技術指標
測試電流：100A、200A、300A、600A
量程：0～50mΩ（100A）
0～25 mΩ(200A)
0～15 mΩ(300A)
0～8 mΩ(600A)
分辨率：最小0.1μΩ
精度：±（0.5%±2個字）
功率:6000W
工作方式:連續測量
工作電源:AC220V±10% 50HZ
使用溫度:0～40℃
相對濕度:小于等于90% 無結露
三、JYL600A回路電阻測試儀操作功能介紹

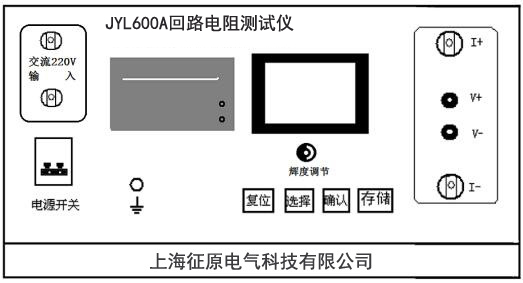

回路電阻測試儀儀器面板如圖一所示：
1、電源開關：撥動開關到上面儀器開始供電，撥動開關到下面關斷儀器電源。
2、交流220V輸入：儀器供電源輸入端，本儀器采用交流220V供電。
3、I+、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。
4、V+、V-：電壓輸入端子。
5、液 晶：采用128X64大屏幕顯示，字體清晰，便于觀察，顯示操作設置，測 試結果，接觸電阻值和輸出電流值。
6、輝度調節：左右調節此鈕，可調整顯示字符的對比度。
7、復位鍵：整機初始化，儀器處在準備狀態。
8、選擇鍵：按下此鍵，選擇儀器各項設置。
9、確認鍵：對所選擇的項目進行確認，并自動進入下一項，如果儀器選擇項處于測試位置時，按下確認鍵儀器開始啟動電流進行測試。
10、存儲鍵：用于對測試數據進行存儲。
11、
：儀器接地端。
