繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。

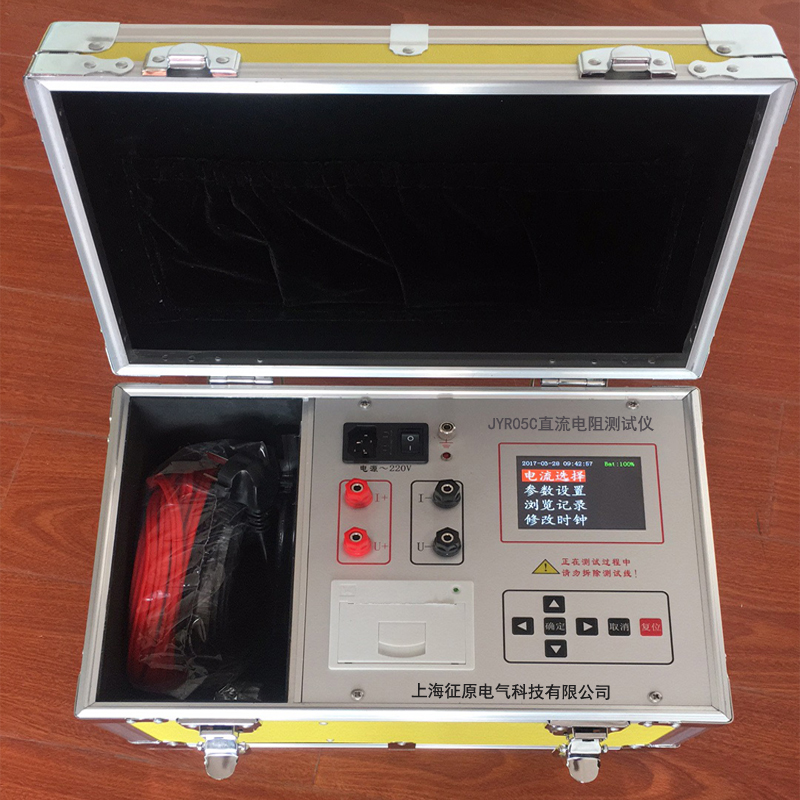

本公司開發生產的系列變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。儀器可直接使用內部電池工作，極大的方便了野外工作人員的使用。
一、JYR05C直流電阻測試儀安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 測試完畢后先關閉電源，再拆除測試線。
7、 測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。
8、 在測試過程中，禁止移動測試夾和供電線路。
二、JYR05C直流電阻測試儀性能特點及技術指標
1. 輸出電流及量程：輸出電流：0-10A,量程1mW-30KW
|
電流 |
量程 |
電流 |
量程 |
|
5A |
1mW-1.2W |
0.2A |
3W-30W |
|
3A |
5mW-2W |
50mA |
20W-120W |
|
1A |
20mW-6W |
10mA |
100W-600W |
注：超出以上量程請用自動測試功能。
2. 測試精度: 0.2% 分辨度： 0.1μW。
3. 儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。
4. 具有大容量存儲功能，可存儲2000條測試記錄，
5. 工作電源： AC220V±10﹪， 或內部電池。
6. 工作溫度：﹣10℃～40℃。
7. 工作濕度：環境濕度＜80%RH 。
8. 儀器重量：3㎏。
